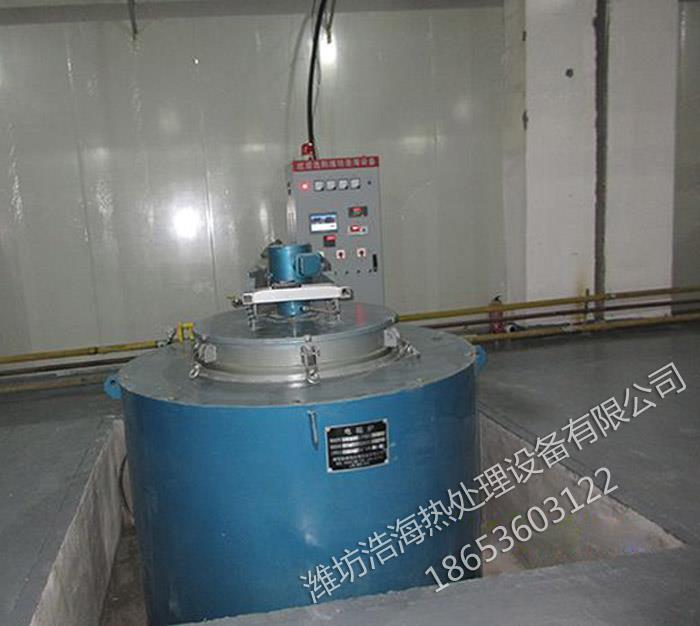

经测定，井式退火炉的各项参数均满足设计要求，操作方便，运行稳定，获得用户认同，该设备的研制成功对大中型高温真空退火炉的设计和应用具有重要的参考意义。接下来我们来了解下该炉的炉内支撑及进出料机构设计：

富彩vip　　炉内支撑主要由立柱、横杄和料盘组成，沿炉轴向方向采用8根立柱，在横截面方向采用4根立柱，在轴向方向采用2段共8根横杆，把轴向立柱连接起来，考虑到材料生产加工限制以及热胀冷缩的因素，料盘分为2段。由于要进行退火的材料温度比较高，支撑结构只能选择耐热温且在高温下具有一定强度的材料，该系统选用高温钼材料。

　　该系统较高温度高，均温区尺寸大，如果用文献《大中型井式退火炉进出料机构研制》中所涉及的进出料机构。隔热屏、发热体分为上下两部分，上部隔热反射屏和发热体固定，下部隔热反射屏和发热体随料车水平运动并且可上下运动，而且工件支撑和料盘也随料车水平运动。如果应用在该系统上，设计出的机构将会相当庞大，成本高，机构复杂，温度较难控制，容易出现漏热现象。

富彩vip　　为了避免以上情况出现，本系统采用了液压又车形式的进出料机构。炉内隔热反射屏、炉胆、发热体保持了完整的形式，温度容易控制，也不会出现漏热现象。工件支撑一直停留在炉膛内，只有在装卸料时，用又车把料盘连同工件从炉膛内运出来和装进去，又车水平运动采用电动形式，上下运动采用液压形式，操作简便，而且在井式退火炉内没有运动的部件，不会产生运动冲击现象，不会对工件支撑和料盘造成破坏。
